接線方式說明

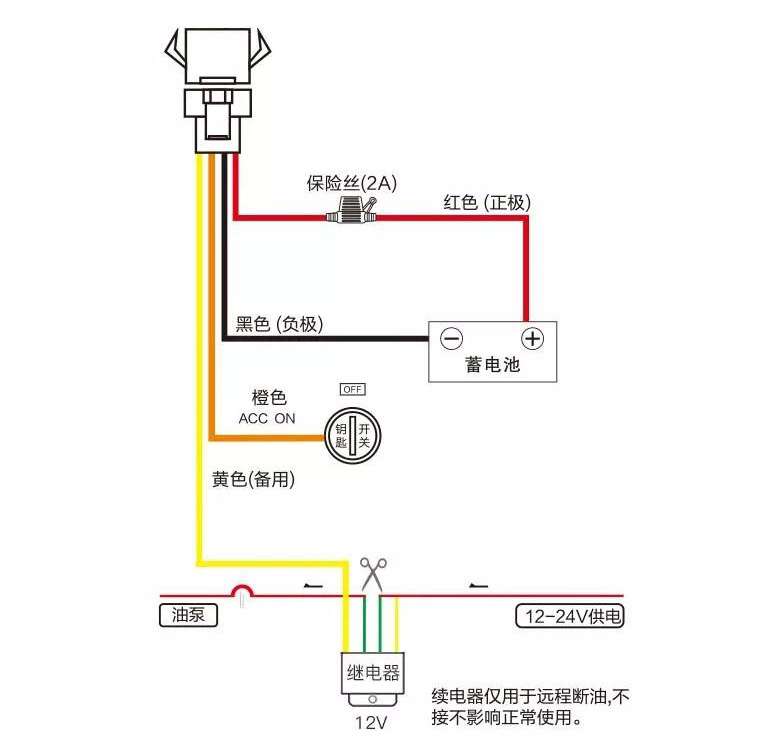

常規接線法

紅色線接車輛的常電、橙色接車輛ACC線(不要接常電),黑色線接搭鐵,黃色線不接。

First slide

ACC接線法

紅色線和橙色線并聯一起接入ACC點火上,黑色線接搭鐵,黃色線不接。

簡易接線法

紅色線接車輛的常電,黑色線接搭鐵,黃色線不接,(需要確認終端設備是否支持震動狀態識別)。

安裝注意事項

安放位置

終端設備嚴禁放置在發動機艙內,可以放置駕駛室內,但不要放置影響駕駛的位置。

避免堆疊

終端設備禁與其他電源線纏繞、及和帶電設備堆疊,以免終端設備外殼導電,導致電源黑線(負極)短路。

電壓范圍

終端設備嚴禁接入過高電壓,CK100、CK102、CK508在正常情況下的工作電壓在9V-36V。

等終端設備接入過低電壓,則有可能出現重復啟動、無法上線定位的狀況。

安裝環境

在安裝終端設備的時候,車輛盡量不要停在地下車庫、三角區、室內、金屬遮擋物下等,避免定位信號反射與衰減。

狀態燈說明

紅燈:通訊指示燈

終端設備的紅燈閃爍狀態分為兩種狀況,一種為終端設備的通訊信號準備連接狀態,另一種為通訊信號連接失敗狀態(120秒以上仍處在紅燈閃爍狀態)。

終端設備的紅燈常亮,表示終端設備通訊信號處在正常連接狀態。

終端設備的紅燈不亮,表示終端設備處在故障狀態或未供電狀態。

綠燈:定位指示燈

終端設備的綠燈閃爍狀態分為兩種狀況,一種為終端設備的定位信號搜星狀態,另一種為定位信號搜星失敗狀態(300秒以上仍處在綠燈閃爍狀態)。

終端設備的綠燈常亮,表示終端設備定位信號處在衛星連接狀態。

終端設備的綠燈不亮,表示終端設備處在故障狀態或未供電狀態。

藍燈:電源指示燈

終端設備的藍燈常亮,表示終端設備電源處在供電正常狀態。

終端設備的藍燈不亮,表示終端設備處在故障狀態或未供電狀態。

接線規范說明

布線標準:

1、保持線整潔,密封不露線。

2、走線合理,隱蔽。

3、過線加固,必要時加厚絕緣層。

4、保持線路整齊有序,多而不亂。

接線標準:

1、有并聯接線處穿孔接法,相鄰兩線接頭錯開位置。

2、線徑在2mm以內的接頭剝皮露出銅芯長度要求為3cm,線芯線徑大于2mm的,接頭剝皮露出銅芯長度要求4cm,電源線剝皮長度視原車電源線大小而定,要求在4cm以上(與原車電源線穿孔接好)。

3、串聯接線應采用交叉繞接法,兩線交叉,相互繞三圈,再將兩股銅芯線撮成一股繞在接頭上。

4、線芯線徑在3mm以上的線路在串聯時,要求分股交叉對接法,但每股銅芯要求在2mm左右。

包扎膠布標準:

并聯接頭在包扎膠布時要求先將膠布在主干線上包扎兩層,再將支線壓在已包好的2層膠布上,使兩線緊貼在一起,再用膠布包扎好,蓋過接頭兩端各2cm且返復包扎膠布3層以上,要求膠布拉緊一次完成。

接線示意圖:

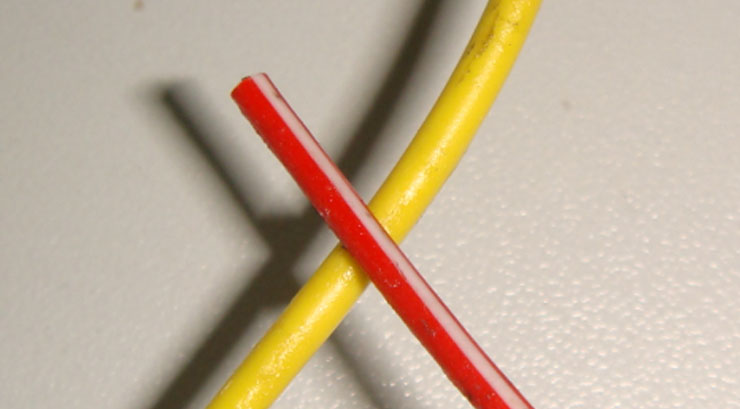

第一步:找出需要并聯的線路(如電源、ACC)。

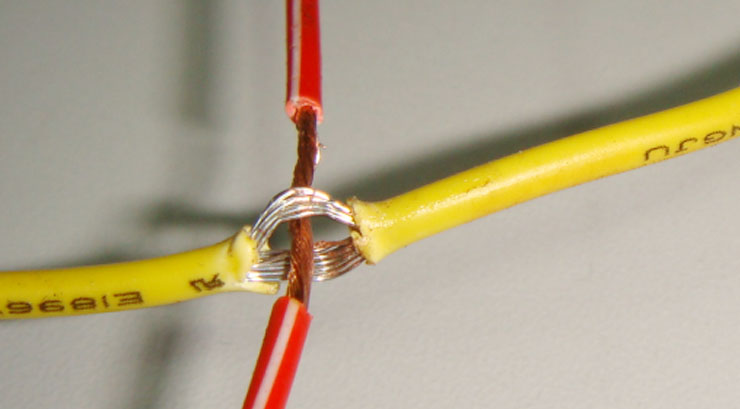

第二步:剝開需要連接的線路并按照?qǐng)D片鉆孔連接。

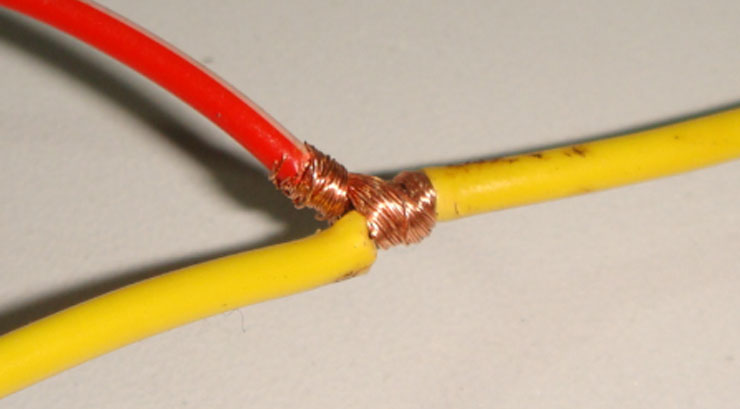

第三步:壓緊金屬線芯并繞三圈以上使其連接牢固。

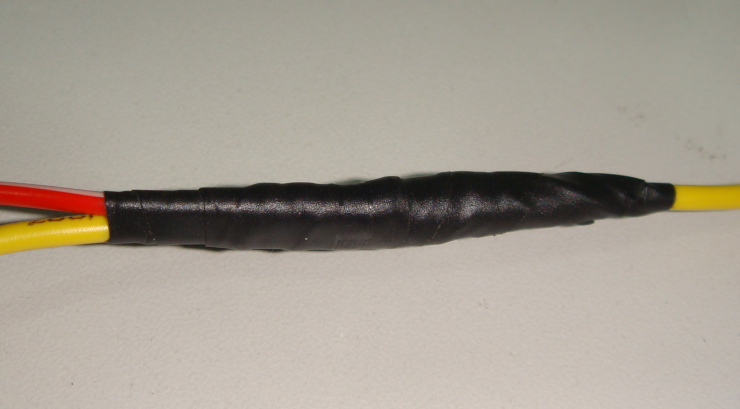

第四步:用絕緣膠布包扎三層并包4CM長以上。

常見問題匯總

01.車輛上的ACC線怎么找?

電源接線:電筆一端搭鐵,一端搭線,鑰匙處于ON或ACC狀態氖燈都是常亮,且鑰匙處于OFF狀態試燈不亮就是ACC線。

保險盒附近:找到車內的保險盒,找到ACC的槽位即可。

02.安裝位置有什么建議

建議主機安裝置于不宜拆卸且隱蔽處。主機需要嚴格固定,用魔術貼(主機背面)將其粘于車體,撕去主機底部雙面膠帶紙,通過強膠粘合,使主機固定于車體。

若主機是懸吊安裝,則須用線繩捆扎在車體的某一結構件上。

First slide

03.終端設備安裝時有無正反面之分?

如果安裝的是CK108、CK208、CK308、CK808等數碼類型的終端設備,那么讓有標簽的一面朝地面放置。
